AUV901

产品概述

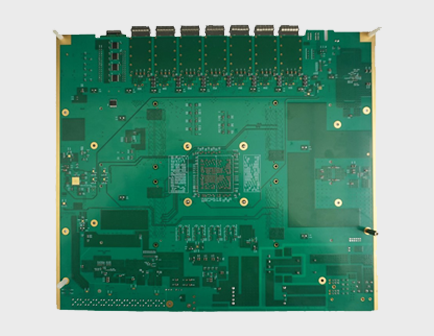

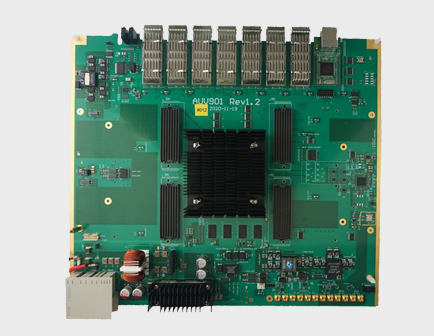

本产品是基于 XCVU9P FPGA 的超宽带数据采集与产生平台,可实现高速数据采集、存储、处理与转发。该平台集成4个FMCP连接器,分别用于与迅芯公司的ADC、DAC子板连接。该平台可同时连接2块30GS/s 6bit ADC,以及2块30GS/s 6bit DAC子卡,实现同步数据采集与产生,也可扩展支持迅芯公司其他型号的ADC、DAC产品。板上集成 4GB DDR4 存储,1Gb Flash及网口模块 ;支持板载时钟或外部时钟,支持板内及板间高精度同步。


主要指标

参数指标

FPGA

XCVU9P-2FLGB2104I

内存

4GB DDR4

FLASH

1Gb QSPI


系统时钟

200MHz LVDS 差分时钟晶振

通过 SMP 连接的外部时钟输入

板载 PLL 时钟产生器

配置选项

 JTAG
