AK702

产品概述

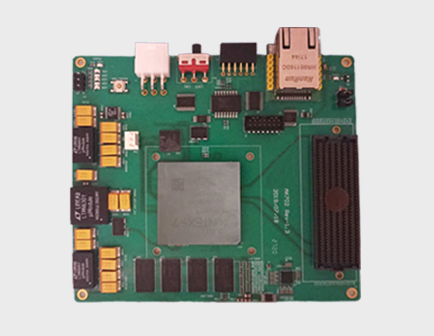

AK702开发板是苏州迅芯微电子有限公司基于Xilinx Kintex-7 XC7K480T-2FFG1156I 型号 FPGA 芯片所开发的硬件环境,该设计主要针对Kintex-7 XC7K480T-2FFG1156I 型号 FPGA 芯 片设计,设计中包含能实现高性能、串行连接功能和高级存储器接口,随卡提供预验证参考设计和行业标准的FPGA夹层连接器(FMCP),向下兼容FMC接口,能够利用子卡实现升级和定制。

主要指标

参数指标

FPGA

Kintex-7 XC7K480T-2FFG1156I

内存

4 GB DDR3 SODIMM

FLASH

128 MB 线性字节宽度外设接口(BPI )



系统时钟

200 MHz LVDS 差分时钟晶振

I2C 可编程 LVDS 晶振

通过 SMA 连接的外部时钟输入

SMA 输入的 GTX 收发器时钟

连接器

VITA 57.1 FMC HPC 连接器

SFP+ 连接器


配置选项

线性 BPI 闪存

USB JTAG 配置端口

网口

10/100/1000 三速以太网 PHY




用户 I/O 端口

用户指示灯

用户按钮

CPU 复位按钮

用户拨码开关

用户 SMA GPIO 连接器
