破解痛点，赋能行业升级
光通信技术的迭代升级，是数字经济发展的核心驱动力之一，而 “理论设计 - 实时验证 - 工程落地” 的完整闭环，更是技术从实验室走向产业化的关键。长期以来，光通信前沿技术研发深陷 “理论仿真优异、工程落地受阻” 的困境，ADC/DAC 采样率与带宽不足成为行业核心瓶颈。
如今，AUV1302平台高性能光通信实时验证平台，凭借集成40GSps采样率、18GHz带宽的高规格模块与超强算力核心，精准破解行业痛点，成为推动光通信技术从实验室走向市场的核心引擎，催生了一系列全球领先的技术成果。
硬核架构，提升验证能力

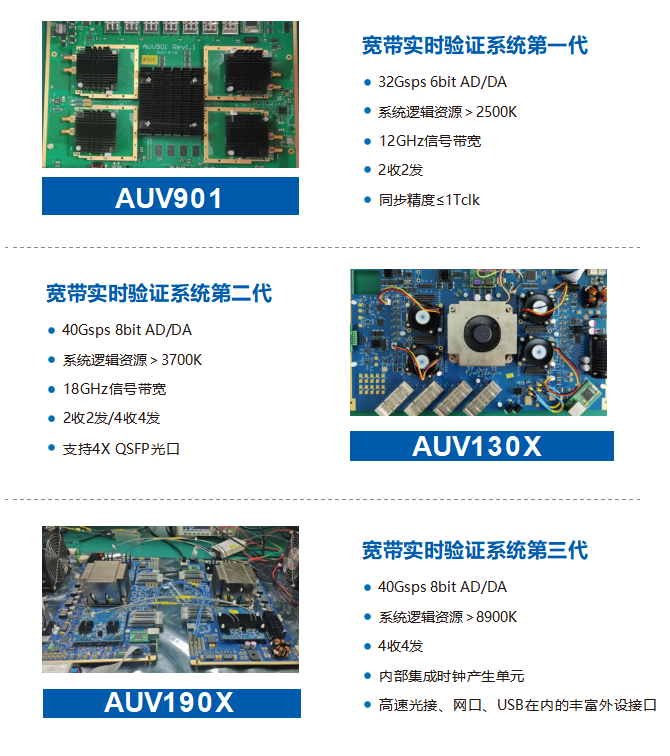

AUV1302是一款高性能、模块化、可编程的实时数据处理平台，深度集成超高速数据采集和波形产生功能，从硬件架构到功能设计，均瞄准光通信高端验证需求打造。
平台采用灵活的子母卡设计，可根据不同应用场景自由匹配子卡，实现定制化验证方案。其中，高性能数据采集 / 产生子卡搭载迅芯微40GSps 8bitADC芯片 AAD08S040G与DAC芯片 ADA08S040G，可完美实现高速宽带模拟信号的实时采集与产生；数据处理母卡集成大规模FPGA，同时集成高速光模块接口、网口等丰富外设接口，为海量数据的实时处理提供超强算力支撑。

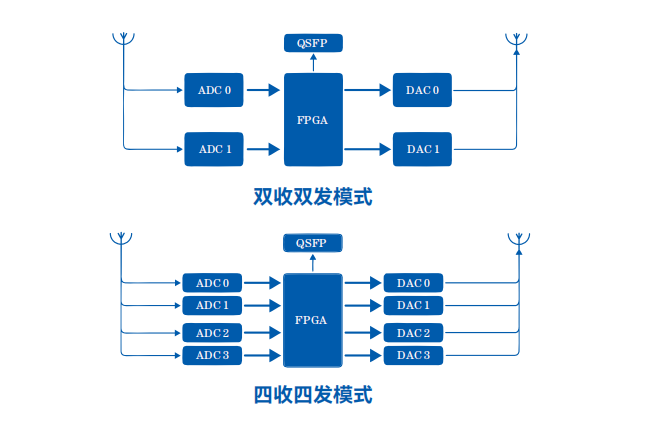

在核心采集与播放能力上，平台支持最多4通道40GSps ADC同步采样，或4通道 40GSps DAC同步播放，轻松应对超高速光通信信号的处理需求。同时，系统内置独立时钟产生单元，无需依赖外部时钟即可自主运行，还预留外部参考时钟接口，可根据应用需求灵活配置时钟来源，适配多场景验证需求。
极致参数，拉满验证实力
作为光通信实时验证的标杆平台，AUV1302的技术指标覆盖处理器、接口、存储、时钟等全维度，每一项参数都彰显硬核实力，为技术验证提供极致支撑：
超强算力核心
板载集成大规模 FPGA ，逻辑资源＞3700K、BIock RAM资源＞80Mb、DSP资源＞12000个、高速SerDes接口＞120个，实现高速大数据量实时处理任务。
丰富高速接口
✅ 4个QSFP28连接器，硬件原生支持 100Gbps超高速率；
✅搭载W5300桥接芯片的以太网接口，完美兼容TCP/IP协议；
✅ 专属JTAG接口，支持FPGA二次开发与程序固化，适配个性化研发需求。
稳定存储与时钟
✅ 1Gbit QSPI Flash存储器+64 Kbit EEPROM，满足数据存储与程序运行双重需求；
✅ 内置系统基准时钟源，频偏可精细微调，通过 PLL 实现系统时钟精准分发；
✅ 预留3.3V FPGA IO接口10个、LVDS接 6个，5对25Gbps速率SMPM收发接口，拓展性拉满。
便捷配套软件
提供完整的ADC和DAC驱动，以及可视化上位机DEMO，大幅降低开发门槛，让研发人员快速上手，提升验证效率。
应用拓扑，适配多域场景
凭借高性能、模块化、可编程的核心特性，AUV1302平台的应用场景深度覆盖光通信及相关高端技术领域，成为技术研发与产品验证的 “万能底座”。
✅ 宽带光通信：支撑200G级高速传输、高灵敏度接收机、宽频双向系统等前沿技术验证；
✅ 宽带无线通信：满足超高速无线信号的采集、处理与模拟验证需求；
✅ 高性能ASIC原型设计：为芯片原型设计提供实时数据处理与功能验证支撑。
核心价值，打破理论壁垒
AUV1302平台作为光通信实时验证平台的标杆，其核心价值在于打破理论与工程的壁垒，为前沿技术提供“可测试、可优化、可落地”的全场景验证支撑。从200G级高速传输到灵活速率适配，从高灵敏度接收机到宽频双向系统，每一项成果的落地，都离不开平台在信号采集、实时处理、场景模拟等方面的硬实力赋能，让技术在验证阶段就完成性能打磨与成本优化。
未来，随着光通信技术向更高速率、更广兼容、更低功耗演进，实时验证平台的核心作用将愈发凸显。AUV1302将持续迭代升级，依托更优的带宽、采样率与算力配置，覆盖更多前沿技术验证场景，为5G-A、算力网络、智能城市等核心领域提供经过充分验证的光通信解决方案，以“验证赋能创新”，驱动光通信产业高质量发展。
关于迅芯微
迅芯微电子（简称“迅芯微”）成立于2013年，是一家以集成电路及软硬件系统的设计、研发、销售为一体，并提供技术咨询及技术服务的国家级高新技术企业。专注于高端信号链产品，致力于高性能数据转换芯片的国产化，并为用户提供高性价比的芯片定制方案和全方位的系统服务。
迅芯微坚持全自研路线，聚焦仪器仪表设备、大科学装置、医疗设备、通信等领域，突破国产高性能模拟芯片“卡脖子”难题，实现自主可控，成为国内模拟芯片领域的领跑者。
